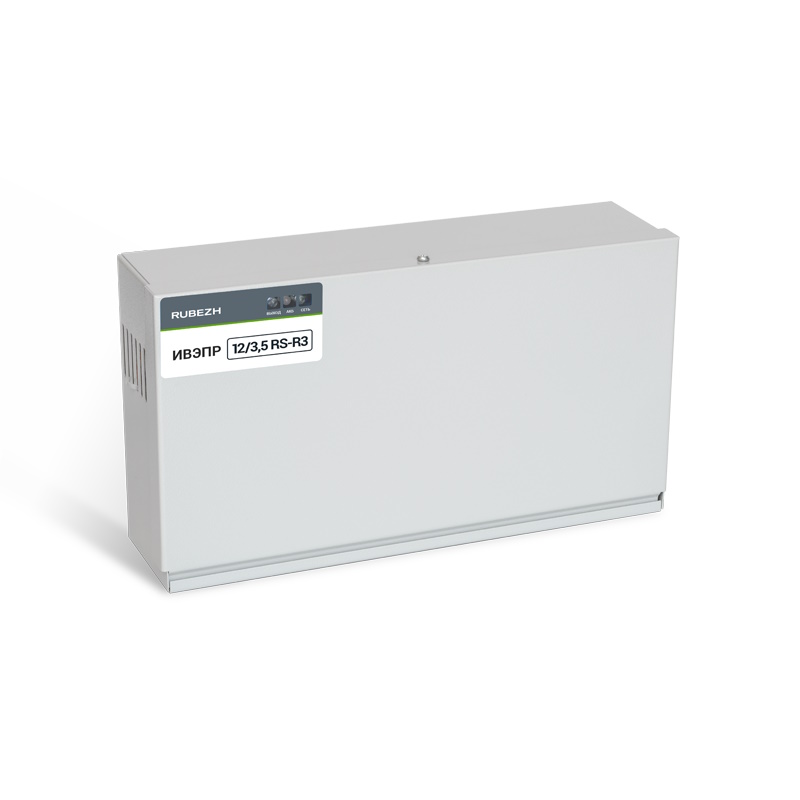

ИВЭПР 12/3,5 RS-R3 2х7-Р БР

Источники вторичного электропитания резервированные　ИВЭПР 12/3.5 RS-R3 2х7 БР　выполнены в исполнении:

- 12　– выходное напряжение 12 В;

- 3.5　– номинальный выходной ток 3.5 А;

- RS-R3 -　для подключения в АЛС приборов протокола R3;

- 2　– количество батарей;

- 7　– максимальная емкость каждой батареи 7 А*ч;

- БР　- с клеммами для подключения боксов резервного питания.

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3.5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». В системе занимает 1 адрес.

Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:

- напряжение сети ниже / выше нормы;

- отсутствие сетевого напряжения;

- защита (короткое замыкание на выходе ИВЭПР);

- отсутствие АКБ;

- разряд АКБ;

- глубокий разряд АКБ;

- вскрытие корпуса.

ИВЭПР 12/3.5 RS-R3 2х7 БР　автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.　Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 7 А*ч.

- защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;

- электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;

- защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;

защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 13,8 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 12 с дополнительными АКБ и схемами подзаряда и контроля.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
